Описание

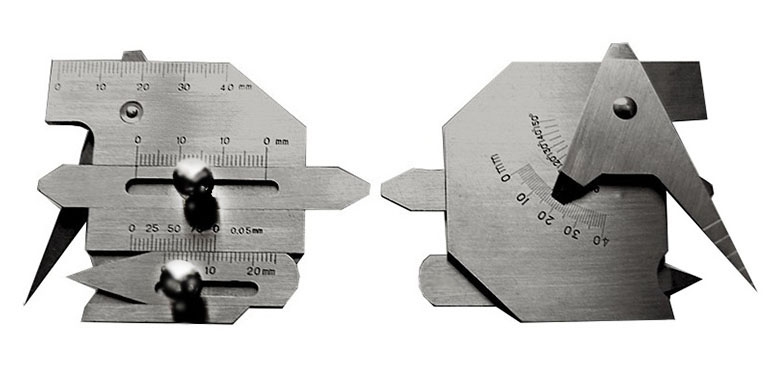

Универсальный шаблон сварщика WG-1 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как заготовки под сварку, смещения угла кромки, зазоры, притупления, углы скоса и превышения кромок.
Шаблон сварщика WG1 состоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза, универсального измерителя и шести шкал. Все шкалы шаблона − метрические. Универсальный измеритель для сварных соединений WG1 специально используется для измерения угла скоса, высоты, ширины, зазора и глубины подреза, подходящих для измерения параметров сварных швов котлов, мостов, судов, труб под давлением для нефте- и газопроводов и др.
Параметры измерения
| Функция | Диапазон | Разрешение | Погрешность |
| линейка | 0-40 мм | 1 мм | ± 0,1 мм |
| измерение смещения | до 20 мм; | 1 мм; | ± 0,20 мм; |
| до 30 мм | 0,05 мм | ± 0,10 мм | |
| измерение угла кромки | 90-150° | 5° | ± 1° |
| измерения угла раскрытия Х-образного шва 60° | 60° | 5° | ± 30′ |
| измерения угла раскрытия Х-образного шва 70° | 70 ° | 5° | ± 30′ |
| измерение величины зазора | 0 – 5 мм | 1 мм | ± 0,20 мм |
| измерение высоты стыкового шва | до 20 мм | 1 мм | ± 0,20 мм |
| измерение углового шва | до 20 мм | 1 мм | ± 0,20 мм |
| измерение ширины шва | 0 – 40 мм | 1 мм | ± 0,10 мм |
| измерение смещения | до 20 мм; | 1 мм; | ± 0,20 мм; |
| до 30 мм | 0,05 мм | ± 0,10 мм | |
| измерение глубины подреза | 0 – 20 мм | 1 мм | ± 0,10 мм |
Условия хранения и эксплуатации
максимальная влажность воздуха – 98%.
диапазон рабочих температур для использования шаблона от -45°С до +45°С
